Sistema de intercambio de baterías del gabinete de carga

Descripción

El paquete de baterías utiliza baterías Samsung-29E (tipo de potencia) (una sola célula es de 3,6V-2,9Ah), que se conectan en 16S12P y se combinan en un módulo estándar de 60V/34Ah. El sistema de intercambio contiene un módulo 2G y un sistema de posicionamiento, que puede detectar la tensión interna, la corriente, la temperatura y el SOC de la batería. La batería puede controlarse a distancia y apagarse en función de la situación real. Las baterías son adecuadas para su alquiler o venta individual, y pueden cargarse por días, meses o número de veces. La sustitución de la batería puede realizarse dentro del sistema de sustitución con operaciones sencillas y comunes. Cuando se inserta una batería en el receptáculo vacío del armario de recarga de baterías, se puede identificar internamente y saldrá una batería completamente cargada para su uso.

2. Código del modelo
Modelo: A2 EV6034N-01

A2– Número de código del artículo

EV– Gama de productos: Batería de potencia

60 — Voltaje nominal 60V

34 — Capacidad nominal 34Ah

N — Tipo de batería: Batería de iones de litio

01 — Número de los mismos tipos de baterías: 01

3. Solicitud del cliente
1）Cumplir con los requisitos para el uso de paquetes de baterías de vehículos eléctricos.

2）Adopción de Samsung-29E(Power Cell) conectado en 16S12P y combinado en 60V 34Ah.

3）La gestión de carga y descarga adopta el modo de gestión BMS, con estricta protección de seguridad, método de cálculo de potencia SOC, ecualización, diagnóstico de fallos de la batería, muestreo de datos, control de carga, control remoto, comunicación RS485 y otras funciones.

4) El diseño general alcanza a la aceleración de choque >6g

5) El muestreo de la temperatura y el voltaje del módulo de la batería son recogidos directamente por el BMS.

4. A2EV6034N-01 Características básicas del módulo de baterías
A menos que se especifique lo contrario, los siguientes parámetros se miden a temperatura ambiente.

Tabla adjunta 1: Tabla de parámetros de las especificaciones de la batería del sistema de intercambio

5 A2-EV6034N-01 Diseño de la batería

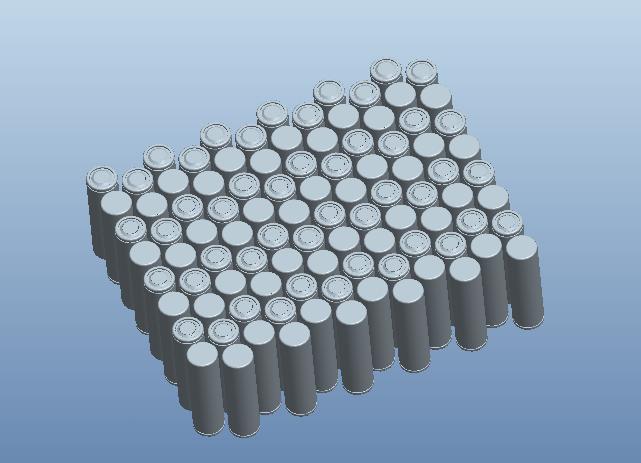

Paquete de baterías: Samsung-29E (Power Battery)(Single Cell 3.6V-2.9Ah)célula de batería conectada en 16S 12P y combinada en 60V 34Ah paquete de baterías terminado.

Requisito de apariencia：A2-EV6034N-01 ，Con función de enchufe anti-reverso, grado de protección IP65, con pantalla digital de voltaje y electricidad. La apariencia no debe tener abolladuras obvias, grietas, corrosión y otros defectos, y el cableado debe estar intacto.

                                                                                                            Diagrama de conexión del 8S12P

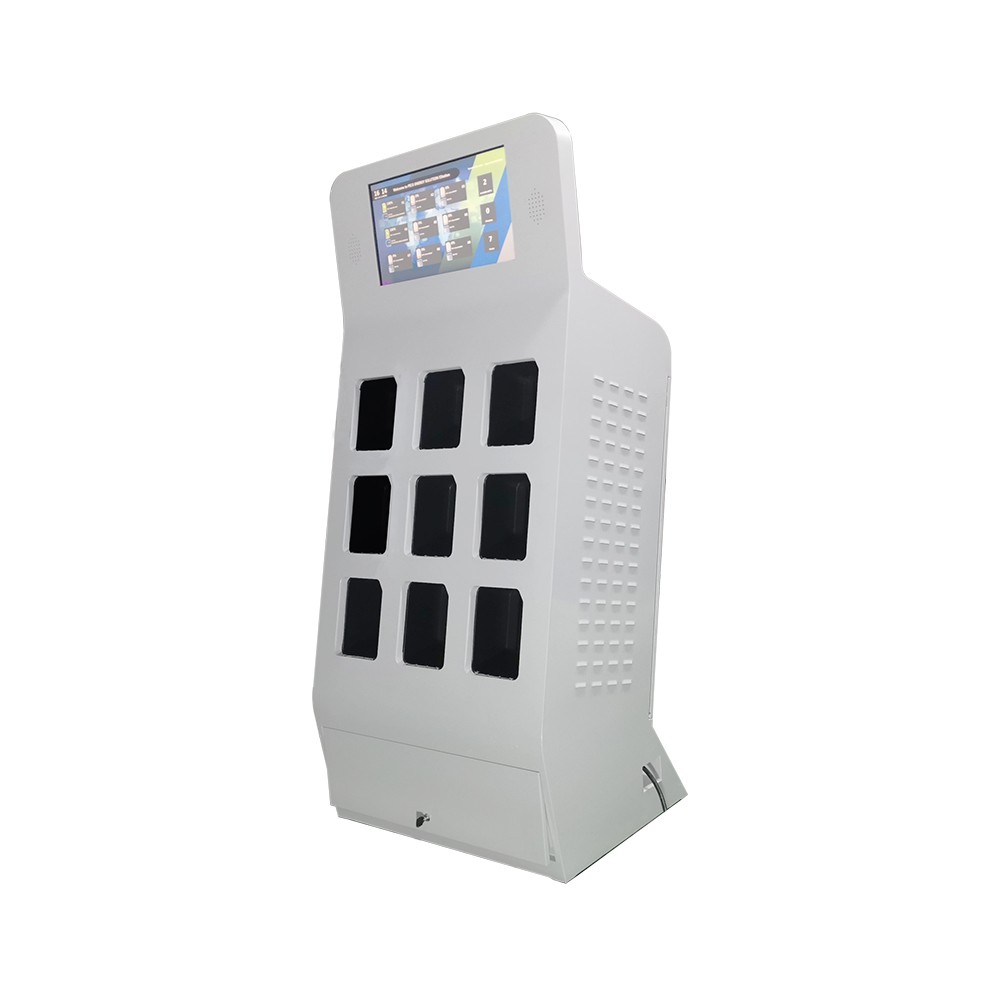

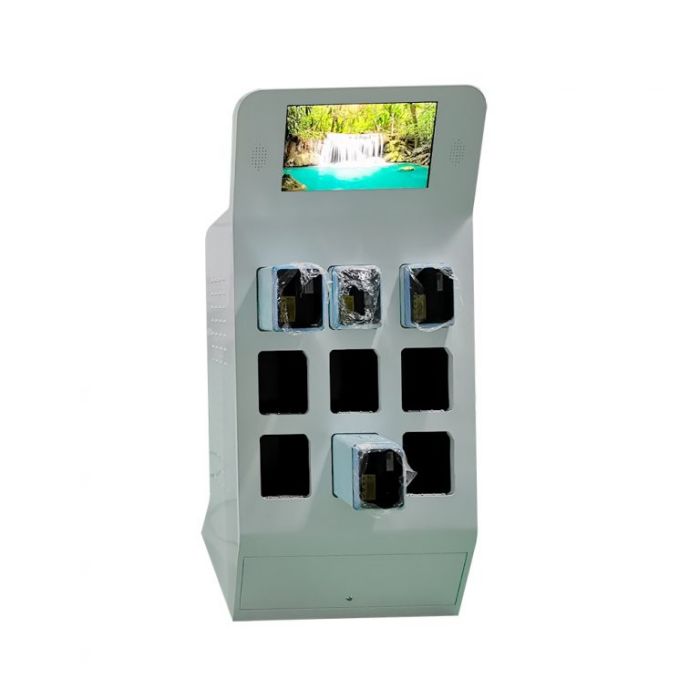

Gabinete de carga para la sustitución de baterías

Fijo en el suelo

1．1 Dimensiones

El tamaño del gabinete principal es W790mm*D690*H1840mm, y el peso es aproximadamente 230KG. Hay agujeros de fijación en el suelo y hojas de acero de ángulo de fijación de apoyo en ambos lados de la parte inferior, como se muestra en la imagen de abajo:

Placa fija perforada estándar de 16 mm de espesor

1．2 Consumo de energía y descripción eléctrica

Cada gabinete tiene 9 receptáculos y están equipados con 9 piezas de cargadores de 500W, el consumo máximo de energía es de 45100W, y el consumo de energía en espera es <=100W. Fuente de alimentación de trabajo DV12 para la parte de control industrial, fuente de alimentación de trabajo DC24V para la parte de control de la cerradura, fuente de alimentación de trabajo 220V para el cargador, soportando la carga de baterías de litio de 48V y 60V.

El sistema está equipado con un ordenador industrial, un equipo de pantalla táctil de 21 pulgadas, un interruptor de fugas, un equipo de control de cerraduras, un sistema de disipación de calor automático, un extintor de incendios automático, un dispositivo de bloqueo del compartimento de la batería, un módulo de comunicación, un equipo de alimentación y un cableado de terminales. Soporta el módulo 4G para ampliar las funciones de red.

Conexión eléctrica
2．1 Conexión trifásica
Debido a la gran potencia a plena carga, esta máquina adopta un diseño de conexión eléctrica trifásica para garantizar un funcionamiento estable de la estación de intercambio. El extremo del cable se deja en la conexión de energía, el método de conexión es como se muestra en la imagen de abajo (por favor, preste atención a las instrucciones de la etiqueta en el extremo del cable):

2．2 Preparación para la conexión
Conecte el enchufe trifásico externo de 4 núcleos como se requiere, y compruébelo sin errores, arregle el cableado de corriente fuerte en el sitio y evite el daño diario.

Configuración de la puesta en marcha

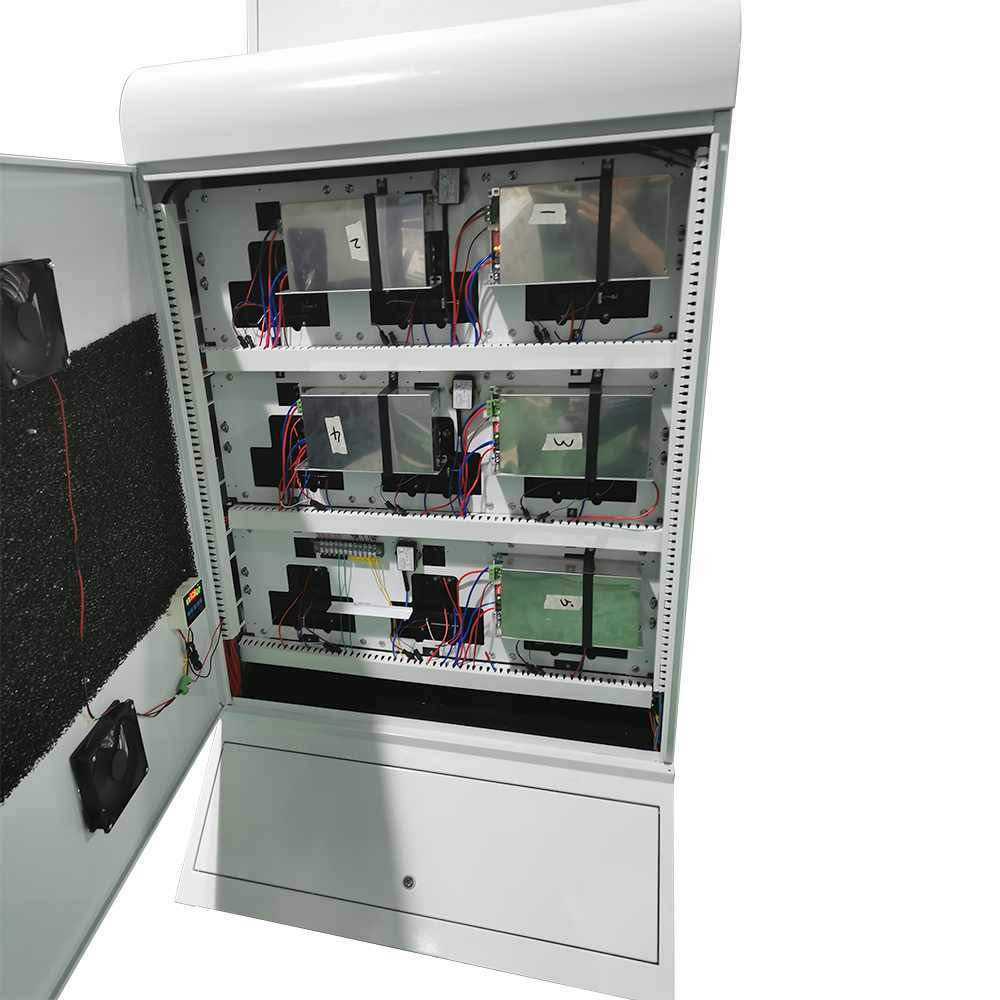

3．1 Abra el compartimento de control industrial y asegúrese de que el interruptor de fuga está en la posición ON. Tres, uno de los cuales es de control industrial, y dos son alimentados por cargadores. El propio gabinete está conectado a tierra de metal y tiene la función de protección contra rayos.

3．2 Puesta en marcha con alimentación.

3．3 Ajustar el «Umbral de rebote» para que salte automáticamente al cambiar la batería.

3．3．1 Haga clic en el botón oculto del icono varias veces hasta que salga al escritorio del sistema como indica la imagen de abajo.

3．3．2 Abra el directorio de instalación de zllocker, busque el archivo set.xml y ábralo con el Wordpad como se indica en la siguiente imagen.

La configuración predeterminada de fábrica del sistema es 8, lo que significa que después de que 8 baterías estén completamente insertadas, el sistema expulsará automáticamente otras baterías completamente cargadas.

3．4 Establezca la ubicación GPS disponible en la plataforma para que el mapa de la plataforma pueda mostrar el armario de sustitución de baterías.

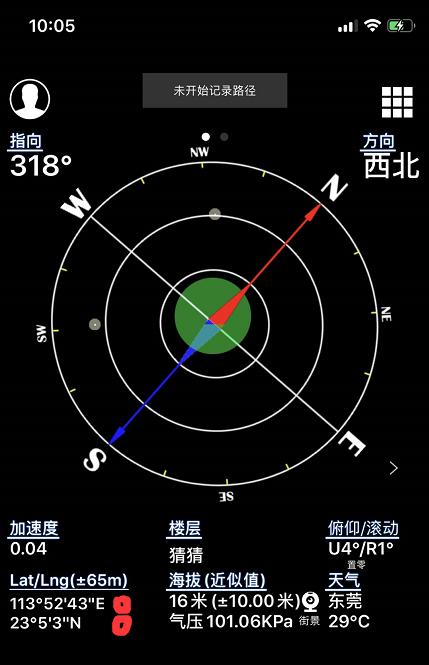

3．4．1 En la ubicación del armario, utilice su teléfono móvil para descargar la APP de información GPS y ábrala para obtener la información GPS como se indica en la imagen inferior.

3．4．2 Informar a la plataforma de la longitud y latitud del icono rojo, que se encuentra en el mapa de la APP de la batería después de que la plataforma lo haya rellenado y revisado.

Cambiar la imagen dinámica de ADImage
4．1 Requisitos de la imagen: Este sistema está configurado con un dispositivo de visualización con una resolución de 1920*1080, por lo que se debe configurar la imagen del anuncio con una imagen de alta definición de este tamaño, y el formato es jpg. Bajo la premisa de asegurar la calidad de la imagen, por favor trate de reducir el tamaño de la imagen.

4．2 Operación de la pantalla táctil para la localización y sustitución de imágenes: Inserte el disco U para las imágenes publicitarias, abra el directorio de instalación del software zllocker, encuentre el directorio adimages en el mismo directorio que set.xml anterior, y ábralo. Como se muestra en la siguiente imagen.

4．3 Borre las imágenes innecesarias y pegue el archivo jpg del disco U en el directorio «adimages».

4．4 Haga doble clic en el icono de zllocker en el escritorio para iniciar el software después de hacerlo.

Inserte la batería
5．1 Tiempo de reconocimiento y descripción: Después de insertar la batería, la acción de inserción se reconoce en 2 segundos, y el sistema iniciará automáticamente el reconocimiento de la batería.

5．2 Carga: Después de identificar el ID y el estado de la batería, accione el cargador para cargarla. El proceso completo desde la inserción hasta el reconocimiento no supera los 5 segundos. Después de la identificación, si el número de baterías alcanza los números establecidos anteriormente, el sistema seleccionará la batería con el mayor tiempo de carga completa y la expulsará automáticamente para lograr la función de sustitución de la batería. Si la batería recién insertada no puede ser reconocida, el sistema hará saltar la batería y rechazará la carga.

5．3 Fallo de alimentación: Después de que el sistema se reinicie con éxito después de un fallo de alimentación, hay un proceso de inicialización (<=10 segundos) para reservar la batería identificada para seguir cargando o para ser reemplazada.

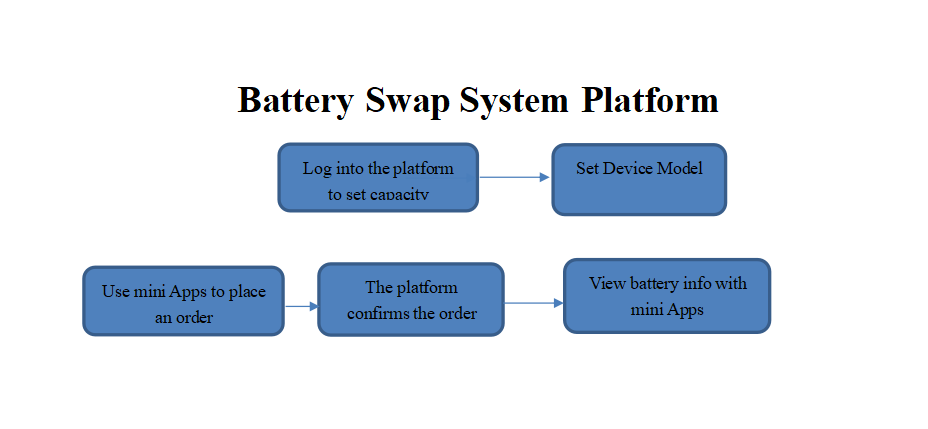

Plataforma del sistema de intercambio de baterías

Flujo del proceso de uso
